Тройники
Информация / Соединительные детали и элементы трубопровода
В системах газоснабжения применяются равнопроходные и переходные тройники бесшовные приварные по ГОСТ 17376-2001*. Основные параметры тройников по ГОСТ 17380-2001. Конструкция и размеры указаны на рисунке и в таблице, кроме вышеуказанных, допускается применение тройников для строительства, изготовленных по ОСТ 36-23-77, ОСТ 36-24-77, ОСТ 36-46-81, ОСТ 34-10-764-97.
Тройники:

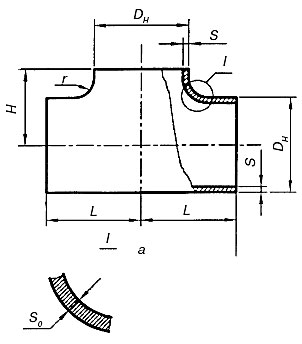

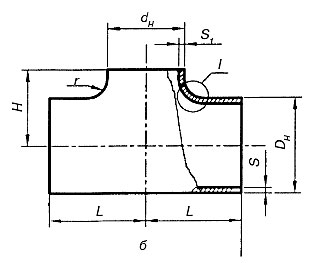

а — равнопроходный; б — переходный.
| Размеры тройников стальных бесшовных приварных, мм |
Ру, МПа (кгс/см²), не более (неагрессивные транспортируемые вещества) |
Масса, кг, не более |
| Ду |
dу |
Dн |
dн |
L |
H |
S |
S1 |
S0 |
r (не менее s), не более |
| 40 |
— |
45 |
— |
40 |
40 |
2,5 |
— |
2,5 |
12,5 |
10,0 (100) |
0,5 |
| 50 |
— |
57 |
— |
50 |
45 |
3,0 |
— |
3,0 |
10,0 (100) |
0,8 |
| 40 |
45 |
3,0 |
2,5 |
3,0 |
10,0 (100) |
0,7 |
| 65 |
— |
76 |
— |
65 |
60 |
3,5 |
— |
3,5 |
17,0 |
6,3 (63) |
1,5 |
| 50 |
57 |
3,5 |
3,0 |
3,5 |
6,3 (63) |
1,6 |
| 40 |
45 |
3,5 |
2,5 |
3,5 |
6,3 (63) |
1,5 |
| 80 |
— |
89 |
— |
80 |
70 |
3,5 |
— |
3,5 |
6,3 (63) |
2,6 |
| 65 |
76 |
3,5 |
3,5 |
3,5 |
6,3 (63) |
2,2 |
| 50 |
57 |
3,5 |
3,0 |
3,5 |
6,3 (63) |
1,9 |
| 100 |
— |
108 |
— |
100 |
80 |
4,0 |
— |
4,0 |
20,0 |
6,3 (63) |
3,2 |
| 80 |
89 |
4,0 |
4,0 |
4,0 |
6,3 (63) |
3,1 |
| 65 |
76 |
4,0 |
3,5 |
4,0 |
6,3 (63) |
3,1 |
| 125 |
— |
133 |
— |
110 |
95 |
4,0 |
— |
4,0 |
20 |
6,3 (63) |
4,3 |
| 100 |
108 |
4,0 |
4,0 |
4,0 |
6,3 (63) |
4,1 |
| 80 |
89 |
4,0 |
3,5 |
4,0 |
6,3 (63) |
3,8 |
| 150 |
— |
159 |
— |
130 |
110 |
4,5 |
— |
4,5 |
25 |
4,0 (40) |
6,5 |
| 125 |
133 |
4,5 |
4,0 |
4,5 |
4,0 (40) |
6,1 |
| 100 |
108 |
4,5 |
4,0 |
4,5 |
4,0 (40) |
6,0 |
| 200 |
— |
219 |
— |
160 |
140 |
6,0 |
— |
6,0 |
4,0 (40) |
13,5 |
| 150 |
159 |
6,0 |
4,5 |
6,0 |
4,0 (40) |
13,2 |
| 125 |
133 |
6,0 |
4,0 |
6,0 |
4,0 (40) |
13,7 |
| 250 |
— |
273 |
— |
190 |
175 |
8,0 |
— |
8,0 |
30 |
4,0 (40) |
31,3 |
| 200 |
219 |
8,0 |
6,0 |
8,0 |
4,0 (40) |
27,6 |
| 150 |
159 |
8,0 |
4,5 |
8,0 |
4,0 (40) |
23,1 |
