Отводы
Информация / Соединительные детали и элементы трубопровода
Для поворотов газопровода применяют:
- гнутые отводы из бесшовных труб на углы 15°, 30°, 45°, 60°, 75°, 90° радиусом Dн 3, 4, 6 и диаметром Ду 10–500 мм по ОСТ 36-42-81;
- сварные отводы на углы 30°, 45°, 60°, 90° Ду до 500 мм по ОСТ 36-43-81;
- отводы крутоизогнутые бесшовные приварные с углами 90°, 60°, 45° по ГОСТ 17375-2001* изготавливаются методами горячей протяжки или штамповки.
Основные параметры отводов по ГОСТ 17380-2001. Конструкция и размеры отводов должны соответствовать рисунку и данным таблице.

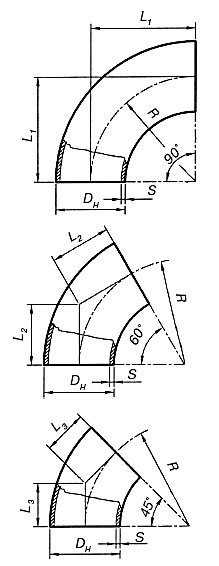

Отводы крутоизогнутые с разными углами
| Размеры отводов стальных крутоизогнутых бесшовных приварных, мм |
Ру, МПа (кгс/см²) |
Масса (кг, не более) отвода с углом |
| Ду |
Dн |
L1=R |
L2 |
L3 |
S |
90° |
60° |
45° |
| 40 |
45 |
60 |
35 |
25 |
2,5 |
10,0 (100) |
0,3 |
0,3 |
0,2 |
| 50 |
57 |
75 |
43 |
30 |
3.0 |
10,0 (100) |
0,5 |
0,3 |
0,3 |
| 65 |
76 |
100 |
57 |
41 |
3,5 |
10,0 (100) |
1,0 |
0,7 |
0,5 |
| 80 |
89 |
120 |
69 |
50 |
3,5 |
10,0 (100) |
1,4 |
0,9 |
0,7 |
| 100 |
108 |
150 |
87 |
62 |
4,0 |
10,0 (100) |
2,5 |
1,7 |
1,3 |
| 125 |
133 |
190 |
110 |
79 |
4,0 |
6,3 (63) |
3,8 |
2,5 |
1,9 |
| 150 |
159 |
225 |
130 |
93 |
4,5 |
6,3 (63) |
6,1 |
4,1 |
3,1 |
| 200 |
219 |
300 |
173 |
124 |
6,0 |
6,3 (63) |
14,9 |
10,0 |
7,5 |
| 8,0 |
10,0 (100) |
19,9 |
13,3 |
10,0 |
| 250 |
273 |
375 |
217 |
155 |
7,0 |
6,3 (63) |
30,8 |
20,5 |
15,4 |
| 10,0 |
10,0 (100) |
39,4 |
26,3 |
19,7 |
