Седловой отвод э. с. (седелочный отвод) «Сатурн» SDR 11 PE 100 PN 10* «Elgef Plus»

Каталог оборудования / Соединительные детали и элементы трубопроводов / Соединительные детали и элементы полиэтиленовых трубопроводов

* Рабочее давление для газопроводов при коэффициенте запаса прочности С=2,0 в соответствии с требованиями СП 62.13330.2011.

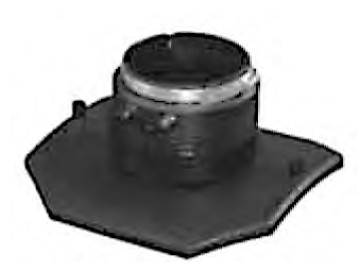

Седловой отвод э. с. (седелочный отвод) «Сатурн» SDR 11 PE 100 PN 10 «Elgef Plus»

Предприятие–изготовитель: Georg Fischer, Швейцария.

  • Монтаж осуществляется с помощью монтажного инструмента (799 350 477).
  • Штыревой контакт — 4 мм.
  • Индикатор сварки.

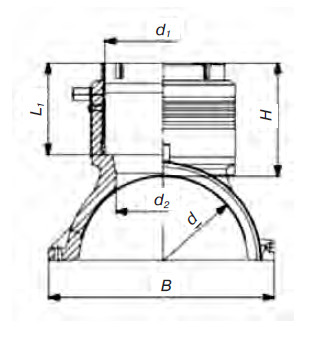

Седловой отвод э. с. «Сатурн» SDR 11 PE 100 PN 10 «Elgef Plus»

Технические характеристики

Код SP GP Масса, кг d, мм d1, мм d2, мм H, мм L, мм L1, мм В, мм
193 135 289 1 5 1,18 280 90 65 102 260 82 243
193 135 290 1 5 1,28 280 110 86 108 260 88 243
193 135 291 1 5 1,48 280 125 86 129 260 99 243
193 135 309 1 5 1,18 315-355 90 65 102 260 82 249
193 135 310 1 4 1,28 315-355 110 86 108 260 88 249
193 135 311 1 5 1,48 315-355 125 86 129 260 99 249
193 135 329 1 5 1,18 400—450 90 65 102 260 82 256
193 135 330 1 4 1,28 400—450 110 86 108 260 88 256
193 135 331 1 4 1,28 400—450 125 86 129 260 99 256
193 135 159 1 5 1,06 500—630 90 65 102 260 82 263
193 135 160 1 5 1,16 500—630 110 86 108 260 88 263
193 135 161 1 4 1,36 500—630 125 86 129 260 99 263
