Седловой отвод со встроенным режущим инструментом (фрезой) (седловидное ответвление) SDR 11 PE 100 PN 10*

Каталог оборудования / Соединительные детали и элементы трубопроводов / Соединительные детали и элементы полиэтиленовых трубопроводов

* Рабочее давление для газопроводов при коэффициенте запаса прочности С=2,0 в соответствии с требованиями СП 62.13330.2011.

Седловой отвод со встроенным режущим инструментом (фрезой) (седловидное ответвление) SDR 11 PE 100 PN 10

Предприятие–изготовитель: Nupigeco S.p.A, Италия.

Для сварки с трубами с SDR 17,6 – 17 – 13,6 – 11.

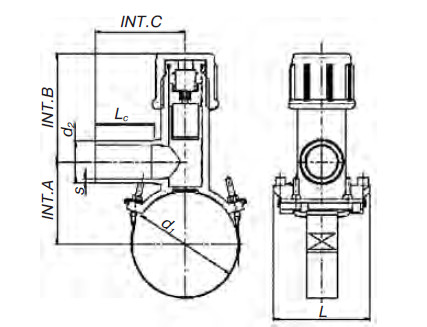

Седловой отвод со встроенным режущим инструментом SDR 11 PE 100 PN 10

Технические характеристики

Артикул ∅, мм PF max SDR** Отверстие ∅ Масса,
кг/шт.
Объем,
м³/шт.
d1, мм d2, мм s, мм Lc, мм INT.A, мм INT.В, мм INT.C, мм L, мм
12EPRES14020 140-20 11 24 0,793 0,0027 140 20 3 70 100 94 105 116
12EPRES20020 200-20 11 24 0,78 0,0027 200 20 3 70 130 94 105 116
12EPRES22520 225-20 11 24 1,38 0,008 225 20 3 70 150 94 105 150
12EPRES25020 250-20 11 24 0,807 0,0027 250 20 3 70 162,5 94 105 150
12EPRES28020 280-20 11 24 1,36 0,008 280 20 3 70 177,5 94 105 150
12EPRES31520 315-20 11 24 1,36 0,008 315 20 3 70 195 94 105 150
12EPRES14025 140-25 11 24 0,767 0,0027 140 25 3 70 100 94 105 116
12EPRES20025 200-25 11 24 0,78 0,0027 200 25 3 70 130 94 105 116
12EPRES22525 225-25 11 24 1,39 0,008 225 25 3 70 150 94 105 150
12EPRES25025 250-25 11 24 1,38 0,008 250 25 3 70 162,5 94 105 150
12EPRES28025 280-25 11 24 1,36 0,008 280 25 3 70 177,5 94 105 150
12EPRES31525 315-25 11 24 1,36 0,008 315 25 3 70 195 94 105 150
12EPRES14032 140-32 11 24 0,76 0,0027 140 32 3 70 100 94 105 116
12EPRES20032 200-32 11 24 0,773 0,0027 200 32 3 70 130 94 105 116
12EPRES22532 225-32 11 24 1,37 0,008 225 32 3 70 150 94 105 150
12EPRES25032 250-32 11 24 1,36 0,008 250 32 3 70 162,5 94 105 150
12EPRES28032 280-32 11 24 1,36 0,008 280 32 3 70 177,5 94 105 150
12EPRES31532 315-32 11 24 1,38 0,008 315 32 3 70 195 94 105 105
12EPRES07540 75-40 11 24 0,76 0,0032 75 40 3,7 70 67,5 94 105 116
12EPRES09040 90-40 11 24 0,768 0,0032 90 40 3,7 70 75 94 105 116
12EPRES11040 110-40 11 24 0,768 0,0032 110 40 3,7 70 85 94 105 116
12EPRES12540 125-40 11 24 0,767 0,0027 125 40 3,7 70 92,5 94 105 116
12EPRES14040 140-40 11 24 0,84 0,0027 140 40 3,7 70 100 94 105 116
12EPRES16040 160-40 11 24 0,773 0,0027 160 40 3,7 70 110 94 105 116
12EPRES18040 180-40 11 24 0,767 0,0027 180 40 3,7 70 120 94 105 116
12EPRES20040 200-40 11 24 0,793 0,0027 200 40 3,7 70 130 94 105 116

** PF max SDR = глубина прорезания фрезой.
