Поворотный 360° седловой отвод э. с. со встроенным режущим инструментом (фрезой) и клапаном «Газ–Стоп» тип В* (седелка с функцией отключения при превышении потока) SDR 11 PE 100 PN 5 «Elgef Plus»

Каталог оборудования / Соединительные детали и элементы трубопроводов / Соединительные детали и элементы полиэтиленовых трубопроводов

* Тип В — PN 5

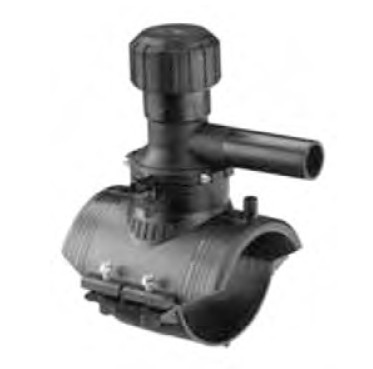

Поворотный 360° седловой отвод э. с. со встроенным режущим инструментом (фрезой) и клапаном «Газ–Стоп» тип В* (седелка с функцией отключения при превышении потока) SDR 11 PE 100 PN 5 «Elgef Plus»

Предприятие–изготовитель: Georg Fischer, Швейцария

  • Со встроенной фрезой для врезки под давлением.
  • С переливным отверстием.
  • Комплект поставляется с предустановленным переходником GS 32/200 UE или GS 63/200 UE с функцией отключения при превышении потока «Газ–Стоп» тип В.
  • С ответной нижней частью.
  • Штыревой контакт — 4 мм.
  • Индикатор сварки.

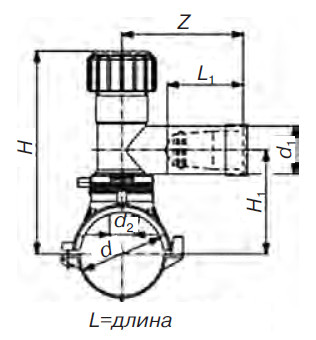

ППоворотный 360° седловой отвод э. с. со встроенным режущим инструментом и клапаном «Газ–Стоп» тип В* SDR 11 PE 100 PN 5 «Elgef Plus»

Технические характеристики

Код GP Масса, кг d, мм d1, мм d2, мм H, мм H1, мм L, мм L1, мм Z, мм Vn max, м³/ч
193 130 804 3 0,728 63 32 32 186 108 165 76 130 45
193 130 837 5 1,556 63 63 32 134 112 165 100 160 180
193 130 844 5 0,854 75 32 32 191 113 165 76 130 45
193 130 847 5 1,68 75 63 32 240 118 165 100 160 180
193 130 854 3 0,814 90 32 32 199 121 165 76 130 45
193 130 857 5 1,642 90 63 32 248 126 165 100 160 180
193 130 864 3 0,873 110 32 32 209 131 165 76 130 45
193 130 867 3 1,691 110 63 35 258 136 165 100 160 180
193 130 874 3 0,902 125 32 32 216 138 165 76 130 45
193 130 877 3 1,724 125 63 35 265 143 165 100 160 180
193 130 884 3 0,913 140 32 32 233 146 165 76 130 45
193 130 887 3 1,74 140 63 35 273 151 165 100 160 180
193 130 894 3 0,909 160 32 32 243 156 165 76 130 45
193 130 897 3 1,737 160 63 35 283 161 165 100 160 180
193 130 904 3 1,015 180 32 32 244 166 165 76 130 45
193 130 907 3 1,843 180 63 35 293 171 165 100 160 180
193 130 914 3 1,034 200 32 32 254 176 165 76 130 45
193 130 917 3 1,862 200 63 35 303 181 165 100 160 180
193 130 924 3 1,027 225 32 32 266 188 165 76 130 45
193 130 927 3 1,864 225 63 35 315 193 165 100 160 180
193 130 934 3 1,048 250 32 32 279 201 165 76 130 45
193 130 937 3 1,876 250 63 35 328 206 165 100 160 180
